La broche de la machine à rouler les filets à vis en acier allié de Ronen® adopte la combinaison d'un arbre à aiguilles à double rangée et d'un arbre à rouleaux cylindriques, les exigences de précision et de rigidité de la broche sont garanties. En tant que fabricant de rouleuse de pièces à vis, nous pouvons vous fournir un grand nombre de modèles d'équipement parmi lesquels choisir, si vous en avez besoin, n'hésitez pas à nous contacter.
Caractéristiques de la machine à rouler les filets à vis en acier allié :
1.Fixe roulant à double usage.
La planche à roulettes 2.Infeed adopte une transmission hydraulique et le positionnement est précis.
3. Convient pour le traitement de petits pas, longueur de la pièce.
4. L'utilisation de la conception de rails carrés, des rails après traitement thermique après meulage, résistance lisse coulissante mécanique à renforcer.
5. Boîte de vitesses avec engrenages hélicoïdaux, traitement thermique des engrenages après meulage pour réduire le bruit.
2.Paramètre du produit (spécification)
Machine à rouler les filets à vis en acier allié hydraulique à deux essieux :
|
Modèle |
M4-M20 |
M2-M12 |
|
Méthode de roulement |
Roulage de filet simple ou continu |
Roulage de filet simple ou continu |
|
Gamme de diamètres de pièces roulantes |
ø3.2-ø19.2mm |
ø1.65-ø11.2mm |
|
Plage de pas de filetage |
0.4-2.5P |
0.4-1.5P |
|
La longueur maximale du fil |
Fixe ou traversant |
Fixe ou traversant |
|
Vitesse de rotation |
30r/min |
40r/min |
|
Diamètre extérieur du rouleau |
ø95-ø120mm |
ø98mm |
|
Diamètre intérieur du rouleau (gorge) |
ø50.5mm(8×4) |
ø50.5mm(8×4) |
|
Épaisseur du rouleau |
60mm |
50mm |
|
Capacité |
80 pièces/minute |
80-220 pièces/minute |
|
Moteur hôte |
3HP |
3HP 8N 2.2KW |
|
Moteur hydraulique |
2HP(1.5KW) |
2HP(1.5KW) |
|
Lester |
680KG |
3600KG |
|
Volume mécanique |
1100*1000*1200mm |
1000*1450*750mm |
Machine à rouler les filets à vis en acier allié à trois essieux :
|
Modèle |
M12-M35 |
M20-M60 |
|
Méthode de roulement |
Roulage monobloc |
Roulage monobloc |
|
Gamme de diamètres de pièces roulantes |
ø11.2--ø34.2mm |
ø19.2-ø59.2mm |
|
Plage de pas de filetage |
0.5-2.5P |
0.8-3.5P |
|
La longueur maximale du fil |
26mm |
26mm |
|
Vitesse de rotation |
480 tr/min |
300 tr/min |
|
Rouleau extérieur diamètre |
ø45-ø75mm |
ø52-ø115mm |
|
Diamètre intérieur du rouleau (gorge) |
ø35mm(10×5) |
ø40mm(12×6) |
|
Épaisseur du rouleau |
30mm |
30mm |
|
Capacité |
28 pièces/minute |
20 pièces/minute |
|
Moteur hôte |
1.5Kw |
3Kw |
|
Moteur hydraulique |
380v |
380v |
|
Lester |
220KG |
280KG |
|
Volume mécanique |
1000*850*1250mm |
1100*950*1250mm30mm |
Rouleuse de filetage de pièce de vis en acier allié à trois essieux :
|
Modèle |
Max. Fil Diamètre (mm) |
Max. Fil Longueur (mm) |
Longueur stationnaire des matrices mobiles (mm) (L*EP.*W) |
Moteur (kW) |
Capacité (pièces/min) |
Volume (L*W*H) (m) |
Lester (Kg) |
|
|
M6-70 |
8 |
70 |
125*25*70 |
110*25*70 |
4 |
80-100 |
1.60*1.60*1.35 |
1300 |
|
M8-80 |
10 |
80 |
170*30*80 |
150*30*130 |
5.5 |
80-100 |
1.74*1.36*1.20 |
1500 |
|
M10-130 |
12 |
130 |
170*30*130 |
150*30*130 |
7.5 |
70-90 |
2.00*1.48*1.25 |
2000 |
|
M12-160 |
14 |
160 |
210*40*160 |
190*40*200 |
11 |
40-50 |
2.45*1.80*1.45 |
2800 |
|
M14-200 |
16 |
200 |
210*40*200 |
190*40*200 |
15 |
30-40 |
2.50*1.65*1.50 |
3500 |
|
M16-200 |
18 |
200 |
210*45*200 |
190*45*200 |
15 |
30-40 |
2.75*2.10*1.65 |
4000 |

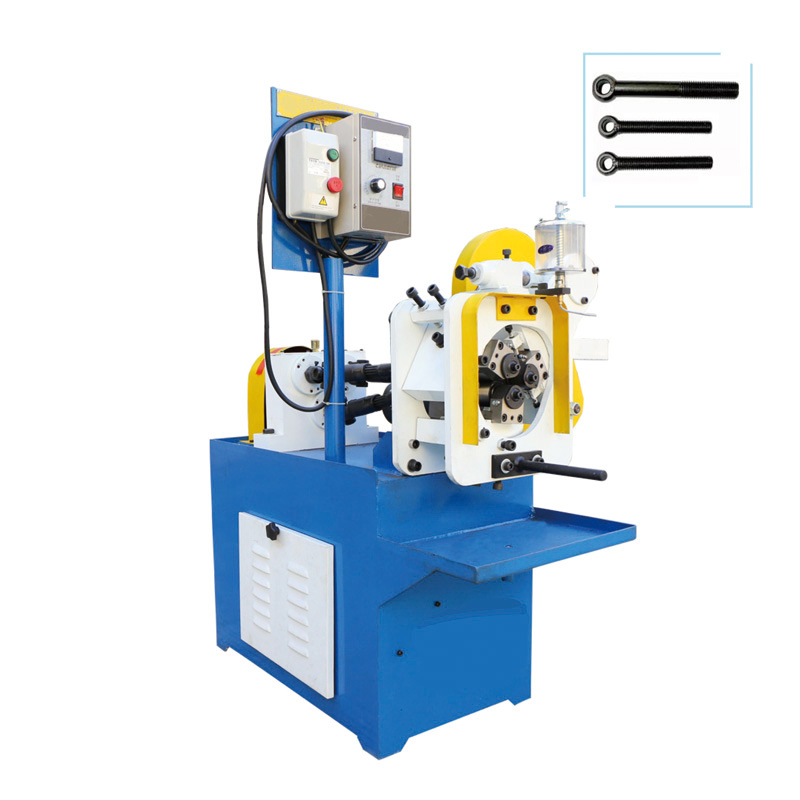

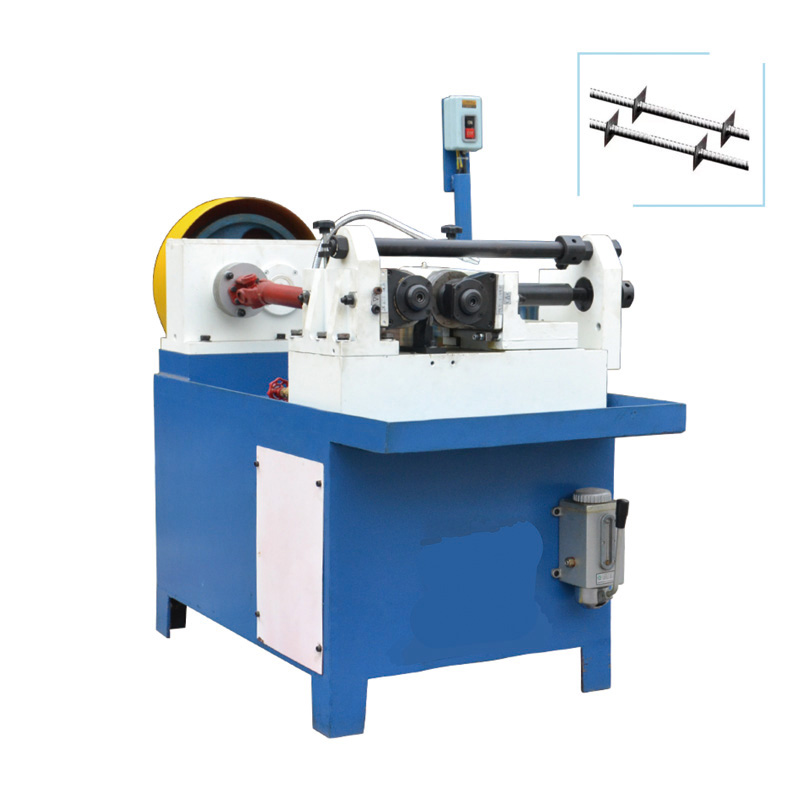

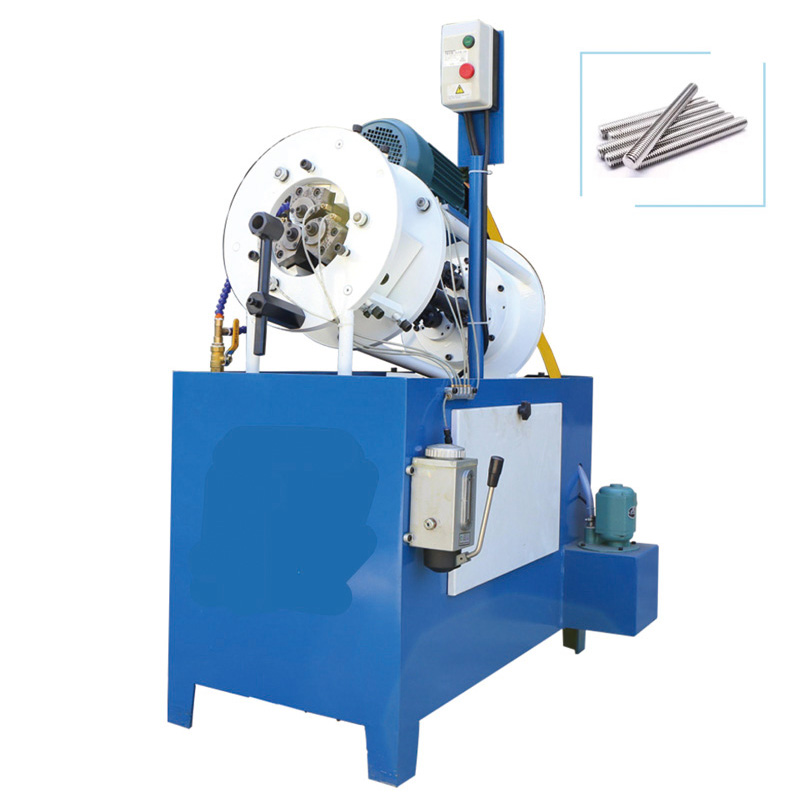

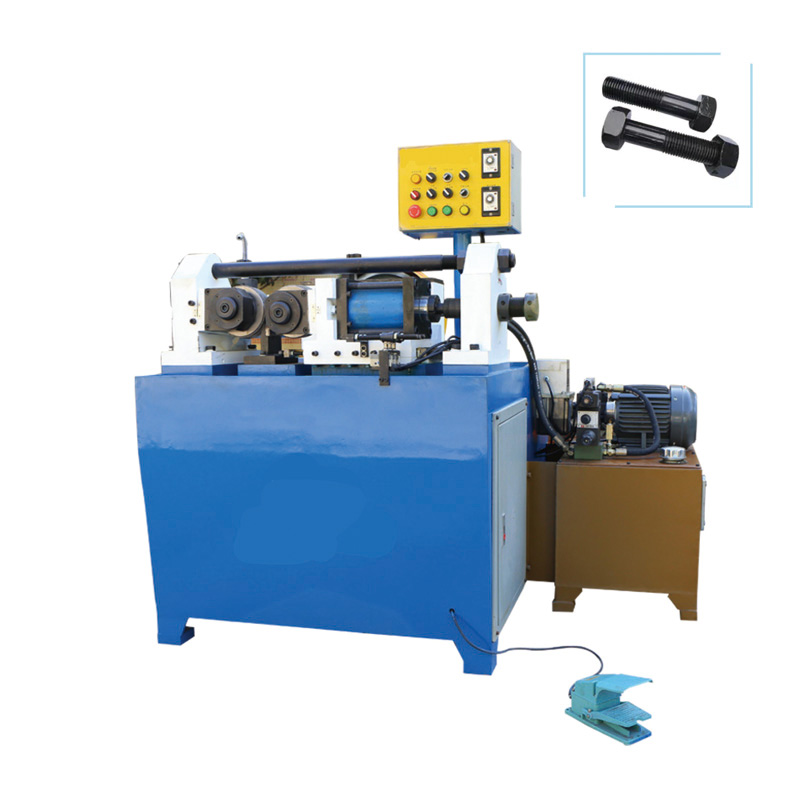

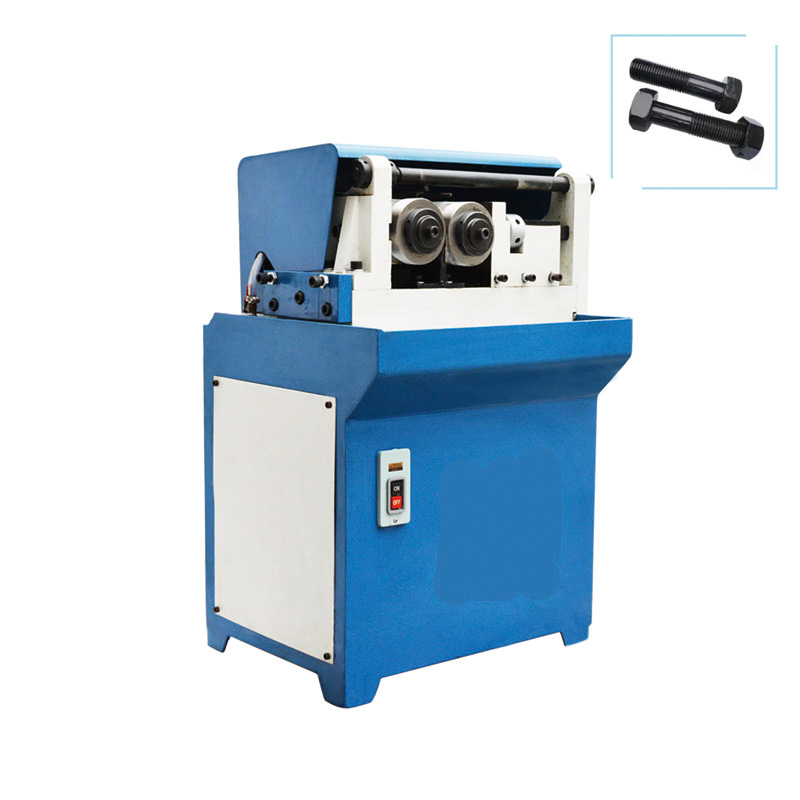

Affichage de la machine
Machine à rouler les filets à vis en acier allié :
Produits finis:
Vidéo d'affichage du produit
Vidéo de la machine à rouler les filets à vis en acier allié.
Produits connexes
RONEN MACHINERY est une fabrication appréciée dans la production de machines de frappe à froid (attache) en Chine. Nous fournissons également la machine de frappe à froid de vis, la machine de formage d'écrous, la machine de forgeage de vis, la trieuse à tamis, la taraudeuse, la machine de formage de boulons, etc.
Certificats
Certificats de machine à rouler les filets à vis en acier allié.
FAQ
Q : Avez-vous la certification CE ?
R : Oui, nous avons la certification CE.
Q : Quelle est l'alimentation électrique de la machine ?
R : L'alimentation électrique standard en Chine est de 380 V, 3 P, 50 Hz. Nous pouvons également personnaliser en conséquence.
Q : Quel est le délai de paiement ?
R : Le délai de paiement est de 30 % d'acompte et de 70 % avant l'expédition (mode T/T), nous acceptons également d'autres conditions de paiement, telles que L/C, DA, D/P, etc.
Q : Que pouvez-vous acheter chez nous ?
A: machine de frappe à froid, machine de forgeage à froid, machine à écrous de boulons, machine à vis, machine à fileter, etc.
Q : Fournissez-vous une formation pour vous assurer que nos utilisateurs peuvent bien utiliser la machine à rouler les filets à vis en acier allié ?
A: Nous fournirons une vidéo détaillée et des instructions pour la machine. Nous pouvons également fournir un service de formation. La machine est facile à utiliser (avant d'organiser l'expédition, nous devons terminer la mise en service, afin que vous puissiez utiliser la machine lorsque vous l'avez reçue.), et RONEN MACHINERY fournira également le guide vidéo et le service d'utilisation de la machine en ligne. Soit dit en passant, nous acceptons que vous veniez dans notre usine ou que nous nous rendions dans vos usines pour la mise en service de la machine.
