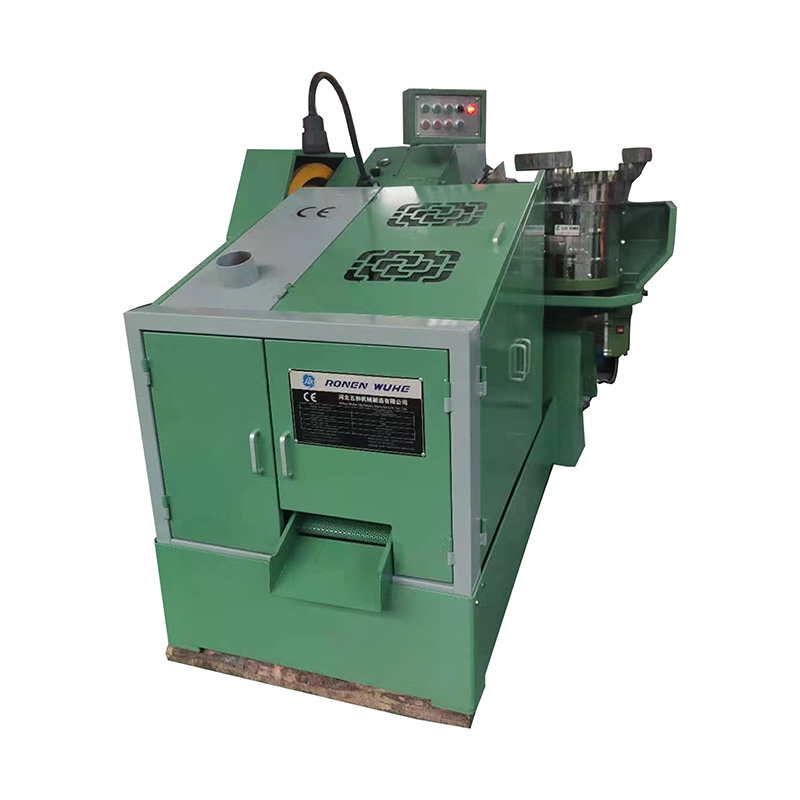

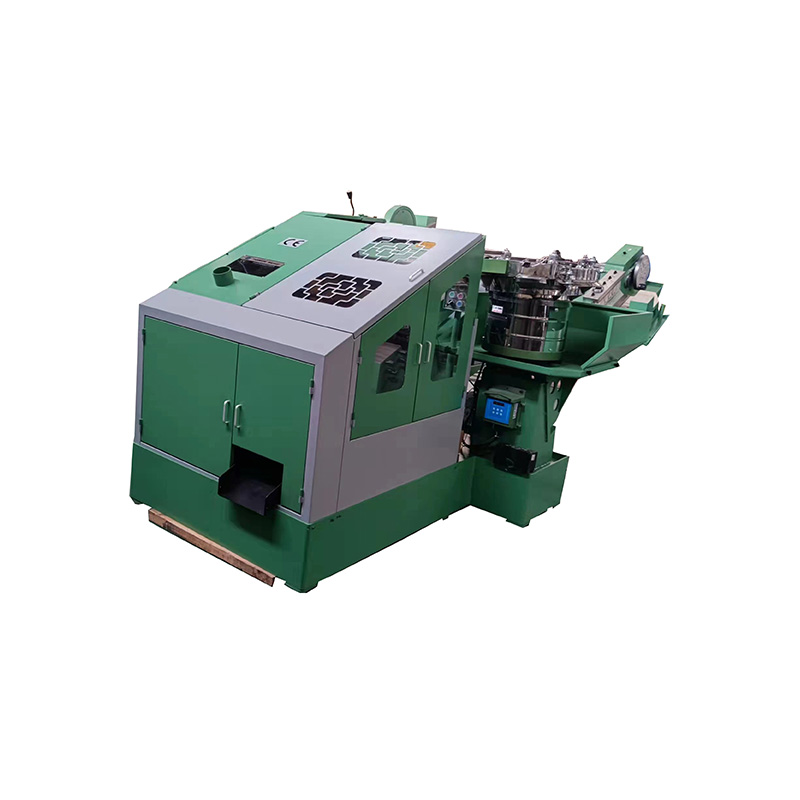

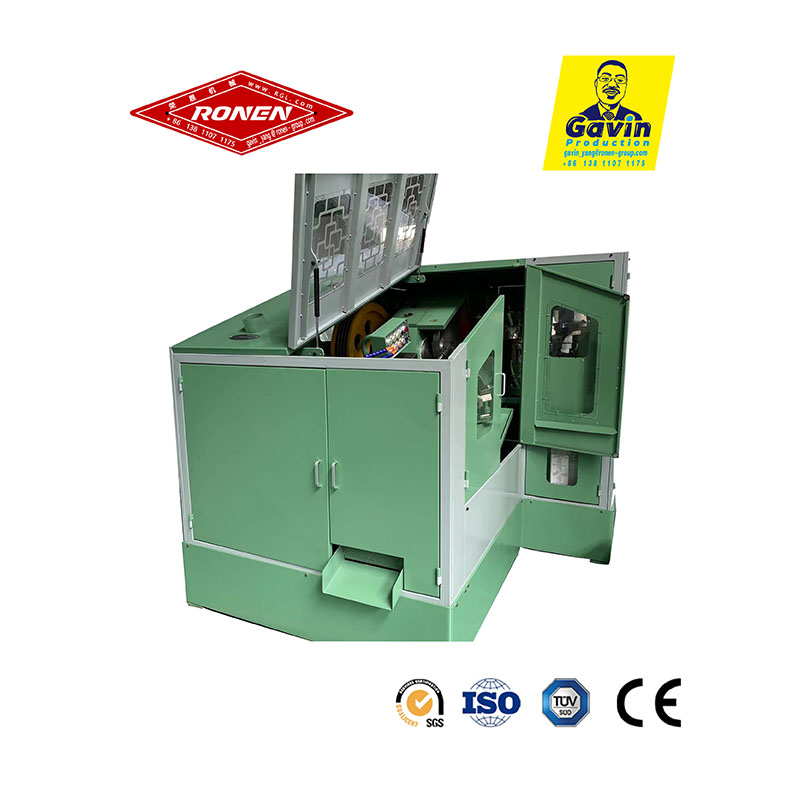

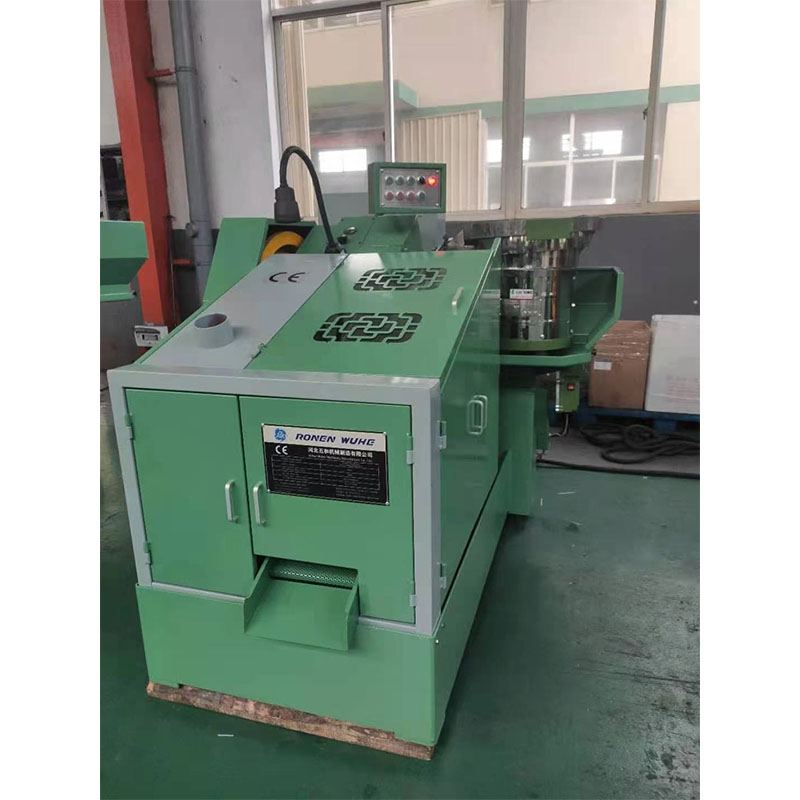

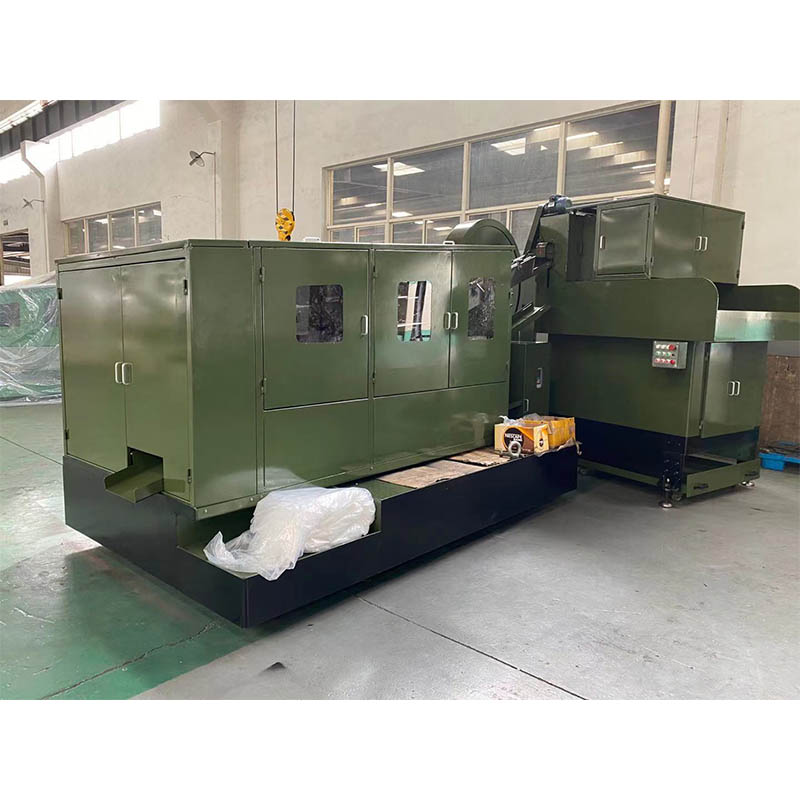

Les fabricants utilisant la machine de découpe de filetage externe et interne de Ronen® peuvent simultanément traiter les threads externes et internes. Juste en utilisant un levier de contrôle simple, vous pouvez basculer entre les modes. Il convient aux tiges et aux tuyaux métalliques, en manipulant des tailles communes sans avoir besoin de réglages compliqués.
La machine de découpe de filetage externe et interne a deux pièces de travail principales. L'un est équipé d'un outil de coupe de filetage externe, qui peut couper des filetages sur le cercle extérieur de la pièce; L'autre est équipé d'un outil de coupe de filetage interne, qui peut couper des filetages dans le trou de la pièce.
La machine de découpe de threads externes et interne peut traiter à la fois des threads externes et internes sur la même plate-forme. Il complète la coupe des fils externes en serrant le robinet rotatif sur la pièce; En même temps, ou en vissant le robinet dans le trou pré-percé dans la séquence, il réalise la coupe et la formation de filetages internes. Cette double fonction remplace le besoin de machines séparées pour le traitement des threads externes et internes.
Pour le traitement des filetages internes, la machine de découpe de filetage externe et interne place un trou pré-percé sous la broche de taraudage. Il entraîne le robinet rotatif dans le trou. Le tranchant du robinet supprime le matériau pendant le processus d'avancement, formant ainsi un fil interne dans le trou. Habituellement, le liquide de refroidissement est utilisé pour lubrifier et retirer les puces.
Nos machines peuvent traiter une grande variété de pièces. Pour les fils externes, il peut serrer les tiges, les goujons ou les extrémités du tuyau. Pour les fils internes, il peut fixer des pièces avec des trous pré-percés, tels que des pièces moulées, des plaques ou des blancs. Le luminaire garantit que les pièces restent stables sous l'action de la force de coupe.
| Modèle | Diamètre (mm) | Longueur vide Max (mm) | Max Thread Max (mm) | Capacité (PCS / min) | Moteur principal (km) | Hauteur de pocker (mm) | Moteur à huile (km) | Moteur d'alimentation (km) | Volume d'emballage (CM) | La souris (kg) |
| 3h30a / b | 2-3.5 | 30 | 30 | 230-270 | 1.5 | 25 * 30 * 70/80 | 0.18 | 0.37 | 150 * 91 * 140 | 570 |
| 4h45a / b | 2.5-4 | 45 | 40 | 180-230 | 2.2 | 25 * 45 * 76/90 | 0.18 | 0.4 | 170 * 125 * 150 | 850 |
| 4h55a / b | 3-5 | 55 | 50 | 160-200 | 3 | 25 * 55 * 85/100 |
0.18 |
0.5 | 172 * 130 * 150 | 1170 |
| 6h55a / b | 4-6 | 50 | 45 | 120-160 | 4 | 25 * 50 * 110/125 |
0.18 |
0.37 | 185 * 125 * 150 | 1400 |
| 6h70b | 4-6 |
70/85 | 70 | 120-160 | 5.5 | 25 * 70 * 110/125 |
0.18 |
0.6 | 195 * 140 * 160 | 1500 |
| 6H105B | 4-8 | 105/125 | 100 | 120-140 |
5.5 |
25 * 105 * 110/125 |
0.18 |
0.6 | 200 * 160 * 160 | 1700 |
| 6h40bl | 4-8 | 40 | 40 | 60 |
5.5 |
40 * 40 * 235/260 |
0.18 |
0.5 | 234 * 140 * 160 | 2500 |
| 8h80b | 5-8 | 80 | 75 | 90-120 | 7.5 | 30 * 80 * 150/170 |
0.37 |
0.6 | 245 * 150 * 160 | 3100 |
| 8h10b | 5-10 | 105/125 | 100 | 90-120 | 7.5 | 30 * 105 * 150/170 |
0.37 |
0.6 | 244 * 170 * 160 | 3200 |
| 8h150b | 5-10 | 150/200 | 150 | 90-110 | 11 | 30 * 150 * 150/170 |
0.37 |
0.8 |
245 * 190 * 170 | 3300 |
| 10h105b | 6-10 | 105/125 | 100 | 90-110 | 11 | 30 * 105 * 150/170 |
0.37 |
0.8 |
250 * 160 * 170 | 3500 |
| 12h150b | 8-14 | 150/200 | 150 | 75 | 15 | 40 * 150 * 190/210 |
0.37 |
0.8 |
315 * 195 * 170 | 4400 |
| 12th150b | 8-14 |
150/200 | 150 | 75 | 15 | 40 * 150 * 190/210 |
0.37 |
0.8 |
304 * 200 * 185 | 5200 |
| 14h105b | 8-14 |
105 | 100 | 75 | 15 | 40 * 150 * 190/210 |
0.37 |
0.8 | 315 * 195 * 170 | 4600 |
| 16h150b / c | 10-18 | 150/250 |
150 | 45-50 | 22 | 40 * 150 * 190/210 |
0.36 |
1 | 363 * 215 * 200 + 160 * 160 * 190 | 12300 |
| 20h150b / c | 16-22 | 150/250 |
150 | 35-45 | 30 | 50 * 150 * 285/310 |
0.36 |
2 | 410 * 215 * 200 + 160 * 160 * 190 | 14700 |
| 24h150c | 20-25 | 150/250 | 150 | 42 | 37 | 50 * 150 * 380/420 | 0.36 | 4 | 420 * 225 * 224 + 160 * 160 * 190 | 19000 |
Le système d'outils de la machine de coupe de filetage externe et interne est très flexible. Le coupeur de filetage externe et le coupeur de filetage interne peuvent être rapidement remplacés. Pendant le processus de coupe, la force est répartie uniformément, la surface du fil est lisse, il n'y aura pas de bavures et aucun autre polissage n'est requis. Il a une fonction de désintégration automatique des puces. Les copeaux de fer coupés tomberont automatiquement dans la boîte de collecte et ne s'accumuleront pas sur le sable.
