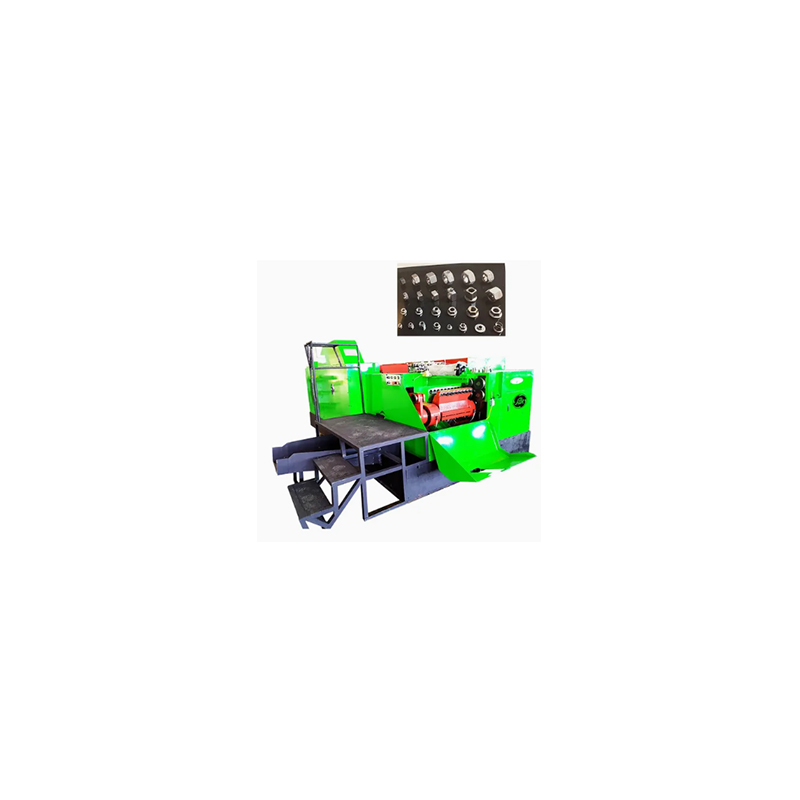

La machine de formation de noix de bride Ronen®, une solution fiable pour les fabricants, façonne le blanc métallique en un écrou de bride. Il appuie sur le matériau vide à la fois pour former les filetages internes de la bride et de l'écrou. Pour les fabricants, tout ce que vous avez à faire est de charger la matière première, de définir les dimensions et de terminer le processus de mise en forme - rationalisera considérablement les workflows de production.
La machine de formage des écrous de bride est spécialement conçue pour traiter le fil métallique en noix de bride. La machine peut extruder simultanément à la fois le bord de l'anneau et la tête hexagonale de l'écrou à la fois. Les spécifications disponibles pour les écrous de bride varient de M4 à M20.
La machine de formage de la bride est une machine à extrusion à froid spécialement conçue pour la fabrication d'écrous de bride. Il utilise du fil en acier, le coupe en blancs, puis utilise une série de moules et de coups de poing pour effectuer un formage à froid sur les écrous. Ce processus forme un joint de bride intégré au bas de l'écrou et frappe automatiquement le trou central sans avoir besoin de chauffer le matériau.
La machine de formage des écrous de bride commence par une bobine. La machine de se dérouler alimente le fil dans le mécanisme de redressement pour éliminer tout virage. Ensuite, la machine de découpe de précision coupe le fil redressé en blancs d'une longueur spécifique. Le volume du blanc est crucial car il doit contenir suffisamment de métal pour former le corps hexagonal de l'écrou et la partie de la bride plus large.
Une étape clé dans le fonctionnement de la machine est la formation de la bride. Le punch appuie le blanc dans une cavité de moisissure plus large que la section hexagonale. Cela fait que le métal se déplace radialement vers l'extérieur, formant une surface d'appui circulaire plate au fond de l'écrou. Le diamètre et l'épaisseur de la bride sont contrôlés par la conception du moule.
| Spécification | Unité | 11b | 14B | 17B | 19b | 24b | 27B | 30b | 33b | 36B | 41b |
| Station de forgeage | N0. | 6s / 7s | 6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
| Dia coupé maximale | MM | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Longueur de coupage | MM | 20/30/40 | 20/30/40 | 24/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Dies pitch | MM | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Puissance de forge | Tonne | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Taille de production |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Sortir | min / pcs | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Moteur principal | HP | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Moteur de lubrification | HP | 1.5 | 1.5 | 1.5 | 1,5 + 3 | 1,5 + 3 |
1,5 + 3 |
1,5 + 3 |
1,5 + 3 |
1,5 + 3 |
1,5 + 3 |
| Lubrifiant | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Poids approximatif | Tonne | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
La caractéristique de la machine de formation d'écrou de la bride est sa conception ingénieuse de moisissure. Le moule a des rainures spécialement conçues correspondant au bord de la bride, ce qui permet un contrôle précis de l'épaisseur et du diamètre du bord de la bride pendant le processus d'extrusion. La force d'extrusion de la machine peut être ajustée, l'alimentation est stable et l'erreur dans la longueur de coupe du fil est petite.
