Ce qui suit est une introduction à la machine de fabrication de boulons M10, qui est un équipement spécialisé avec une efficacité et une automatisation élevées parmi les machines de fabrication de boulons. Ronen® est un outil important pour la fabrication d'une variété de boulons dans l'industrie de la fixation. Bienvenue aux nouveaux et anciens clients pour continuer à coopérer avec nous pour créer ensemble un avenir meilleur!
Maintenant que la supériorité de la machine de fabrication de boulons M10 elle-même et l'avantage de la technologie de frappe à froid, les machines sont également largement utilisées dans la production de fixations standard et de pièces anormales non standard telles que les meubles, les motos, les machines, le trafic ferroviaire, les véhicules, les bateaux à vapeur. , construction, aviation, machine à coudre, industrie légère et nécessités quotidiennes, etc.
Paramètre de produit (spécification)
Machine de fabrication de boulons M10 à 3 stations :
|
spécification |
Unité |
RNBF-63S |
RNBF-83L |
RNBF-103S |
RNBF-103L |
RNBF-133S |
RNBF-133L |
|
Station no. |
Non. |
3 |
3 |
3 |
3 |
3 |
3 |
|
Puissance de forgeage |
kg |
35 000 |
60 000 |
80 000 |
80 000 |
115 000 |
115 000 |
|
Diamètre de coupe max. |
millimètre |
Φ8 |
Φ10 |
Φ12 |
Φ12 |
Φ15 |
Φ15 |
|
Longueur de coupe max. |
millimètre |
86 |
130 |
105 |
192 |
145 |
250 |
|
Vitesse |
pièces/minute |
160-240 |
120-180 |
120-180 |
80-120 |
100-160 |
60-100 |
|
AVC PKO |
millimètre |
12 |
18 |
15 |
15 |
26 |
25 |
|
Coup KO |
millimètre |
65 |
100 |
80 |
162 |
102 |
230 |
|
Course du vérin principal |
millimètre |
110 |
160 |
150 |
280 |
200 |
350 |
|
Puissance du moteur principal |
kW |
11 |
18.5 |
18.5 |
22 |
30 |
30 |
|
Dim. globale de la matrice découpée |
millimètre |
Φ35*45L |
Φ35*56L |
Φ45*59L |
Φ45*59L |
Φ63*69L |
Φ55*70L |
|
Dimensions globales du poinçon |
millimètre |
Φ40*90L |
Φ45*125L |
Φ53*115L |
Φ53*112L |
Φ60*130L |
Φ60*179L |
|
Dimensions globales de la matrice principale |
millimètre |
Φ50*85L |
Φ60*130L |
Φ75*108L |
Φ75*200L |
Φ86*135L |
Φ86*265L |
|
Pas de matrice |
millimètre |
60 |
70 |
90 |
90 |
100 |
100 |
|
Poids approximatif |
kg |
7 500 |
13 000 |
14 000 |
19 500 |
20 000 |
31 000 |
|
Diamètre de boulon applicable |
millimètre |
3-6 |
5-8 |
6-10 |
6-10 |
8-12.7 |
8-12.7 |
|
Longueur de la tige du flan |
millimètre |
10-65 |
15-100 |
15-100 |
25-152 |
20-100 |
70-210 |
Machine de fabrication de boulons M10 à 4 stations :
|
spécification |
Unité |
RNBF-64S |
RNBF-64L |
RNBF-84SL |
RNBF-84L |
RNBF-104S |
RNBF-104L |
|
Station no. |
Non. |
4 |
4 |
4 |
4 |
4 |
4 |
|
Puissance de forgeage |
kg |
40 000 |
40 000 |
60 000 |
65 000 |
80 000 |
80 000 |
|
Diamètre de coupe max. |
millimètre |
Φ8 |
Φ8 |
Φ10 |
Φ10 |
Φ12 |
Φ12 |
|
Longueur de coupe max. |
millimètre |
86 |
125 |
185 |
130 |
130 |
185 |
|
Vitesse |
pièces/minute |
160-240 |
120-160 |
120-180 |
120-160 |
120-160 |
85-135 |
|
AVC PKO |
millimètre |
12 |
12 |
18 |
18 |
20 |
30 |
|
Coup KO |
millimètre |
65 |
100 |
150 |
100 |
100 |
160 |
|
Course du vérin principal |
millimètre |
110 |
160 |
200 |
160 |
190 |
260 |
|
Puissance du moteur principal |
kW |
11 |
11 |
15 |
22 |
22 |
30 |
|
Dim. globale de la matrice découpée |
millimètre |
Φ30*45L |
Φ30*45L |
Φ35*56L |
Φ35*56L |
Φ45*56L |
Φ45*59L |
|
Dimensions globales du poinçon |
millimètre |
Φ40*90L |
Φ40*125L |
Φ45*125L |
Φ45*125L |
Φ53*125L |
Φ53*215L |
|
Dimensions globales de la matrice principale |
millimètre |
Φ50*85L |
Φ50*130L |
Φ60*130L |
Φ60*130L |
Φ75*135L |
Φ75*185L |
|
Pas de matrice |
millimètre |
60 |
60 |
70 |
880 |
90 |
94 |
|
Poids approximatif |
kg |
8 000 |
10 000 |
13 000 |
14 000 |
18 000 |
21 000 |
|
Diamètre de boulon applicable |
millimètre |
3-6 |
3-6 |
5-8 |
5-8 |
6-10 |
6-10 |
|
Longueur de la tige du flan |
millimètre |
10-65 |
10-100 |
25-150 |
15-100 |
20-152 |
80-300 |
Machine de fabrication de boulons M10 à 5 stations :
|
spécification |
Unité |
RNBF-65S |
RNBF-85L |
RNBF-105S |
RNBF-135L |
RNBF-165S |
RNBF-205S |
|
Station no. |
Non. |
5 |
5 |
5 |
5 |
5 |
5 |
|
Puissance de forgeage |
kg |
40 000 |
80 000 |
90 000 |
130 000 |
200 000 |
350 000 |
|
Diamètre de coupe max. |
millimètre |
Φ8 |
Φ10 |
Φ12 |
Φ15 |
Φ18 |
Φ23 |
|
Longueur de coupe max. |
millimètre |
86 |
130 |
133 |
190 |
190 |
240 |
|
Vitesse |
pièces/minute |
120-200 |
95-160 |
90-150 |
60-105 |
50-80 |
45-75 |
|
AVC PKO |
millimètre |
12 |
26 |
20 |
30 |
35 |
46 |
|
Coup KO |
millimètre |
65 |
85 |
110 |
160 |
160 |
220 |
|
Course du vérin principal |
millimètre |
110 |
140 |
190 |
270 |
285 |
346 |
|
Puissance du moteur principal |
kW |
11 |
22 |
22 |
37 |
55 |
75 |
|
Dim. globale de la matrice découpée |
millimètre |
Φ30*45L |
Φ35*62L |
Φ45*59L |
Φ63*69L |
Φ64*100L |
Φ75*120L |
|
Dimensions globales du poinçon |
millimètre |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ75*185L |
Φ90*215L |
|
Dimensions globales de la matrice principale |
millimètre |
Φ50*85L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ108*200L |
Φ125*240L |
|
Pas de matrice |
millimètre |
60 |
80 |
94 |
110 |
129 |
140 |
|
Poids approximatif |
kg |
10 000 |
16 000 |
20 000 |
31 000 |
52 000 |
40 000 |
|
Diamètre de boulon applicable |
millimètre |
3-6 |
5-8 |
6-10 |
8-12.7 |
10-16 |
12-20 |
|
Longueur de la tige du flan |
millimètre |
10-65 |
15-100 |
15-105 |
25-152 |
25-152 |
25-200 |
Détails de la machine et affichage de l'atelier

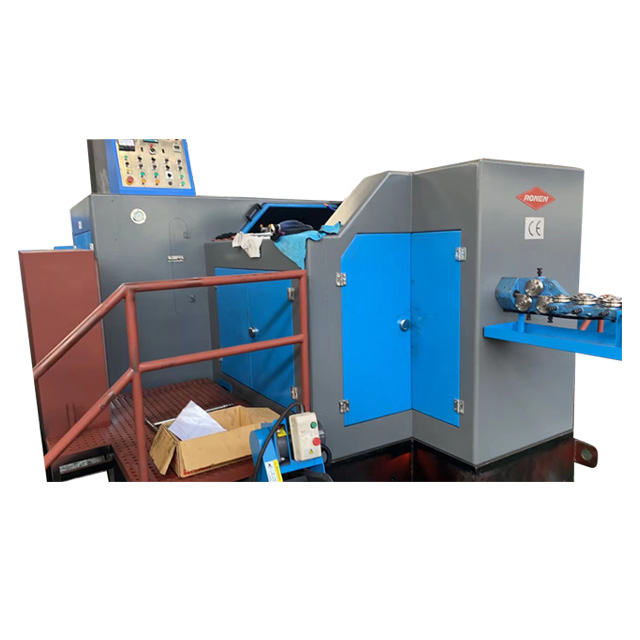

Machine de fabrication de boulons M10 dans l'atelier RONEN.
Produit fini:
Vidéo d'affichage de la fonction du produit
Voici la vidéo de travail de la machine de fabrication de boulons M10.
Certificats
Machine de fabrication de boulons M10 : certificats.
FAQ
Q : Quelle est l'alimentation électrique de la machine de fabrication de boulons M10 ?
A: L'alimentation standard en Chine est de 380V, 3P, 50Hz. Nous pouvons également personnaliser en conséquence.
Q : Avez-vous la certification CE ?
R : Oui, nous avons la certification CE.
Q : Quelles sont vos conditions de paiement ?
A : Nous soutenons T/T, L/C, etc. TT, 30 % à l'avance, et le solde 70 % avant expédition.
Q : Si c'est au-delà de la période de garantie, pouvons-nous vérifier les problèmes techniques avec vous ?
A: Doit vouloir. Ce que nous fournissons est un service à vie, peu importe l'heure, le problème, nous sommes prêts à vous aider.
Q : Pouvez-vous fournir une vidéo de mise en service et des échantillons ?
R : Bien sûr. Nous actualiserons avec vous les informations (photos, vidéos, etc.) pendant et après la mise en service, et enverrons des échantillons. L'expédition ne sera organisée qu'après confirmation de votre part.
