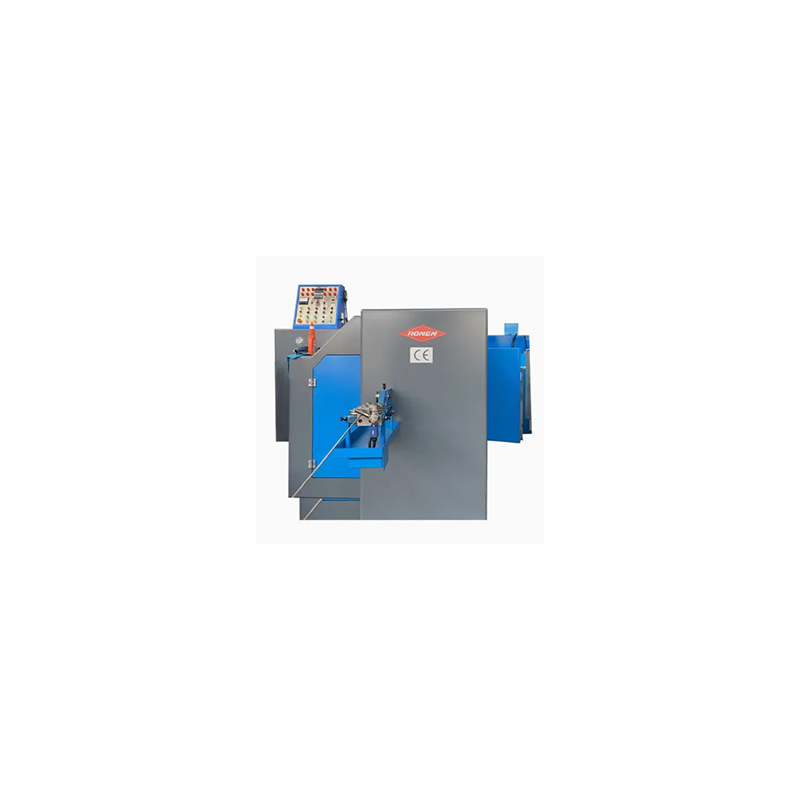

4 matrices 4 stations Boulon ancien

Le fournisseur Ronen® fournit le 4 Die 4 Station Bolt Former, qui forme l'ébauche de boulon en quatre étapes : la première étape consiste à couper le fil, la deuxième étape consiste à étirer l'ébauche, la troisième étape consiste à façonner la tête du boulon et la quatrième étape consiste à couper les pièces en excès. Il n’est pas nécessaire de déplacer les matières premières.

envoyer une demande

Description du produit

Le 4 Die 4 Station Bolt Former utilise quatre stations distinctes et les moules correspondants pour mourir à froid le fil métallique en ébauches de boulons. Elle fabrique des boulons en poussant le métal à travers quatre étapes de formage. Le fil métallique entre par une extrémité, est coupé, puis passe par chaque poste de travail.

Détails du produit

Placez un rouleau de fil dans le forme-boulon et le processus de formage peut commencer. La machine coupe automatiquement un tronçon de fil et l'alimente dans les quatre stations. A chaque butée, un outil appuie sur le métal, changeant sa forme et transformant le simple fil en un boulon complexe.

Le 4 Die 4 Station Bolt Former utilise un processus de forgeage à froid, permettant au métal d'être façonné sans avoir besoin de chauffage. À mesure que la structure interne du métal est comprimée et remodelée, il en résulte un produit final plus robuste. Les attaches ainsi fabriquées sont extrêmement solides et durables.

L'un des composants clés du formeur de boulons est le doigt de transfert. Ce composant récupère les boulons inachevés et les déplace avec précision d'une station à l'autre. Si ce mécanisme n’est pas correctement aligné, les boulons ne seront pas formés correctement. Son flux de processus est progressif. La première station peut commencer à former la tête, la station suivante termine la formation de la tête, une autre station traite la pointe et la dernière station commence à traiter les fils.

Paramètres du produit

Modèle	Unité	RNBP-65S	RNBP-85S	RNBP-105S	RNBP-135L	RNBP-135L	RNBP-135LL	RNBP-165S
Station de forge	NON.	5	5	5	5	5	5	5
Force de forge	KGF	45.000	80.000	90.000	90.000	130.000	135.000	220.000
Diamètre de coupure max.	mm	Ø8	Ø10	Ø15	Ø15	Ø16	Ø16	Ø23
Longueur de coupure maximale	mm	105	115	135	185	190	265	190
Taux de sortie	pièces/min	100-160	90-145	85-130	70-120	60-100	40-70	55-95
P.K.O. Accident vasculaire cérébral	mm	45	25	35	40	45	60	45
K.O. Accident vasculaire cérébral	mm	90	92	118	160	175	225	178
Course du vérin principal	mm	136	160	190	262	270	380	274
Puissance du moteur principal	kW	15	22	30	30	37	45	55
L'ensemble s'assombrit. de matrice coupée	mm	Ø30x45L	Ø50x50L	Ø45x59L	Ø45x59L	Ø63x69L	Ø58x69L	Ø75x100L
L'ensemble s'assombrit. de poinçon	mm	Ø40x90L	Ø45x125L	Ø53x115L	Ø53x115l	Ø60x130L	Ø60x229l	Ø75x185l
L'ensemble s'assombrit. de la matrice principale	mm	Ø50x110L	Ø60x130L	Ø75x135L	Ø75x185L	Ø86x190L	Ø86x305L	Ø108x200L
Pas de matrice	mm	60	80	90	94	110	110	129
Env. poids	Tonne	10	17	20	24	31	38	52
Diamètre du boulon applicable	mm	3-6	5-8	6-10	6-10	8-12.7	8-12.7	10-16
Longueur de tige du flan	mm	10-80	15-90	15-110	20-152	20-160	40-220	20-160
L'ensemble s'assombrit	mm	550033002400	650035002500	740037002800	900038002900	1000040002900	1180041003200	1260051002800

Caractéristiques du produit

La caractéristique du 4 Die 4 Station Bolt Former est que les postes de travail sont bien coordonnés et que le remplacement du moule est rapide. Les mouvements des quatre postes de travail sont coordonnés avec précision par une liaison mécanique. Une fois le traitement du poste de travail précédent terminé, la pièce passe automatiquement au suivant sans aucun désalignement ni blocage.
