La machine de tri optique à écrou à quatre filet Ronen® utilise des caméras pour inspecter les noix à quatre grincements. Il détecte des problèmes tels que des griffes courtisées ou des fils inégaux, puis distingue entre les bons et les mauvaises noix. Lorsque les écrous sont versés dans la machine, il les trie et les placera automatiquement dans des boîtes.
La machine de tri optique à quatre grils est spécifiquement conçue pour trier les noix à quatre lits par des spécifications. L'équipement est spécialement conçu pour sa structure. Plusieurs caméras sont utilisées pour capturer des images sous différents angles, permettant clairement que la courbure et l'espacement soient clairement visibles.
La machine à tri optique à quatre grils est conçue pour identifier et séparer automatiquement les noix à quatre lits. Cette machine de tri est capable de gérer la forme géométrique unique de ces écrous: une base carrée avec quatre griffes métalliques de type ressort, utilisées pour l'installation sur l'équipement du cadre. La machine de tri classe ces écrous avec d'autres composants et les catégorise par taille et type.

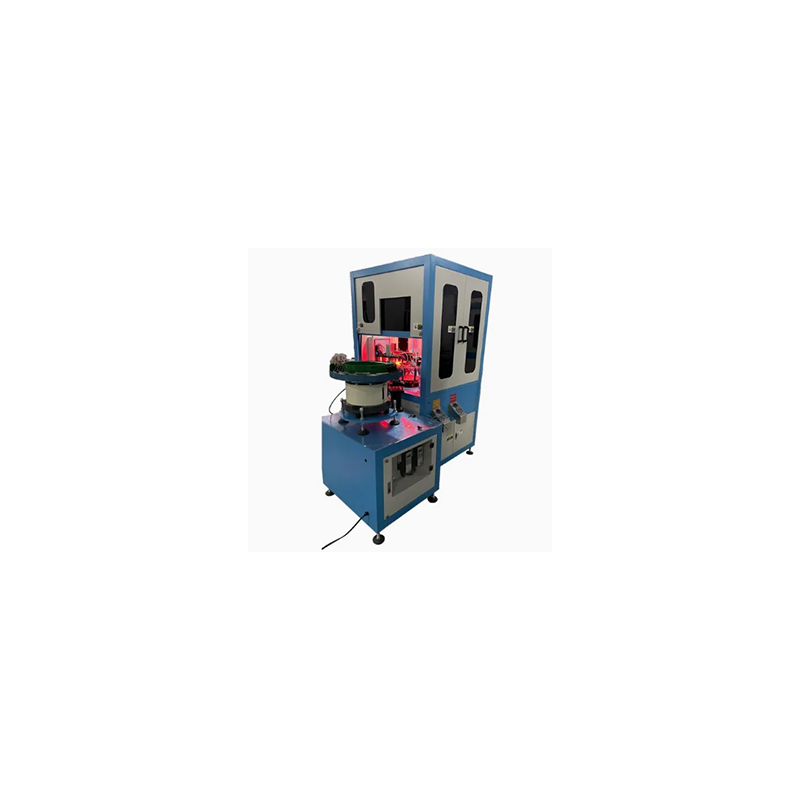

La machine utilise une mangeoire de type bol vibrant conçu sur mesure. Ce mangeoire est équipé d'une piste et d'outils directeurs, qui peuvent toujours garder chaque écrou dans la bonne position. Habituellement, la base carrée est placée à plat avec les griffes tournées vers le haut, permettant au système de caméra d'obtenir une imagerie fiable.
La machine de tri optique à écrou à quatre filet utilise des caméras haute résolution pour capturer des images de chaque écrou. Le logiciel analyse plusieurs caractéristiques: la taille de la base carrée, la présence et l'alignement des quatre griffes, la taille des trous de filetage et l'intégrité structurelle globale. Le processus d'analyse est terminé en quelques millisecondes lorsque l'écrou passe sous la caméra.
| Article | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Diamètre du fil (mm) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| Largeur de tête (mm) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2.5-Ø8 |
Ø8-Ø35 |
| Hauteur de tête (mm) | 2-10 | 2-25 | 0,5-7 | - |
| Longueur sous la tête (mm) | 5-70 | 15-120 | 1,5-12 | - |
| Tri de la précision (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Tri Speed (PCS / Min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Pression d'air (kg / cm³) | 5 | |||
| Ordinateur | Ordinateur industriel | |||
| Appareil photo numérique | Basler | Basler |
Basler |
Basler |
| Poids net / brut (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Dimension de la machine (l * w * h) mm | 2000 * 2000 * 2100 | 2200 * 2200 * 2100 | 1900 * 1600 * 1150 | 1400 * 1850 * 2130 |
| Dimension après une cris (lieu hôte / vibrant = base d'ordinateur) (l * w * h) mm |
1480 * 1270 * 2120 1580 * 1030 * 1970 |
1650 * 1580 * 2120 1800 * 1100 * 1970 |
950 * 1430 * 2240 | 2240 * 2080 * 2240 |
La caractéristique de la machine de tri optique à écrou à quatre grilles est qu'il a plusieurs angles de lentilles. La courbure et l'espacement des griffes, ainsi que les fils au bas des noix, peuvent tous être capturés. La piste d'alimentation est également spécialement conçue, ce qui peut maintenir en toute sécurité l'écrou à quatre volets sans qu'il fasse basculer ou se faire étaler.
