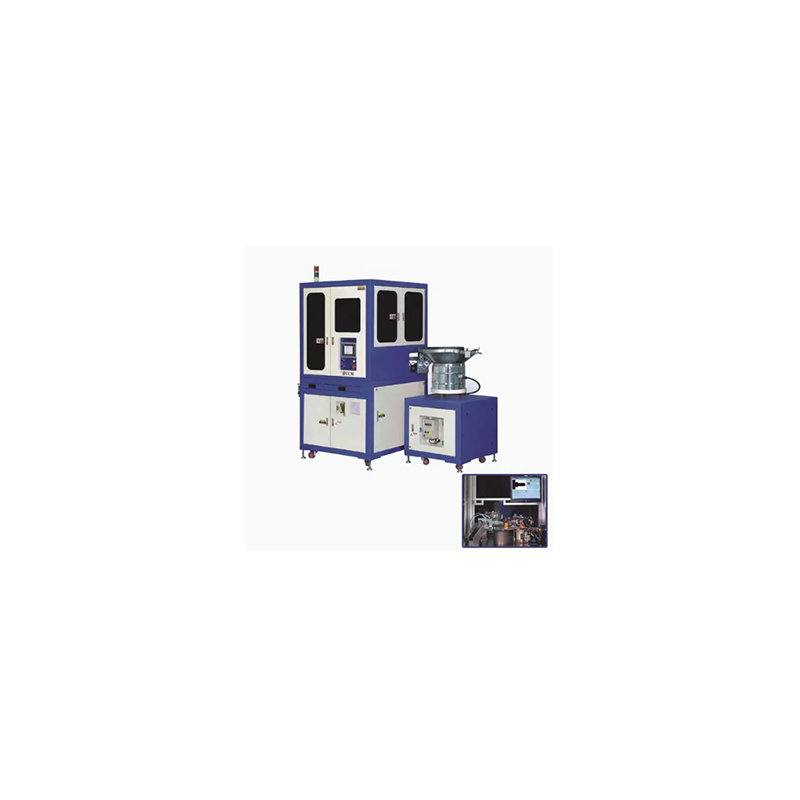

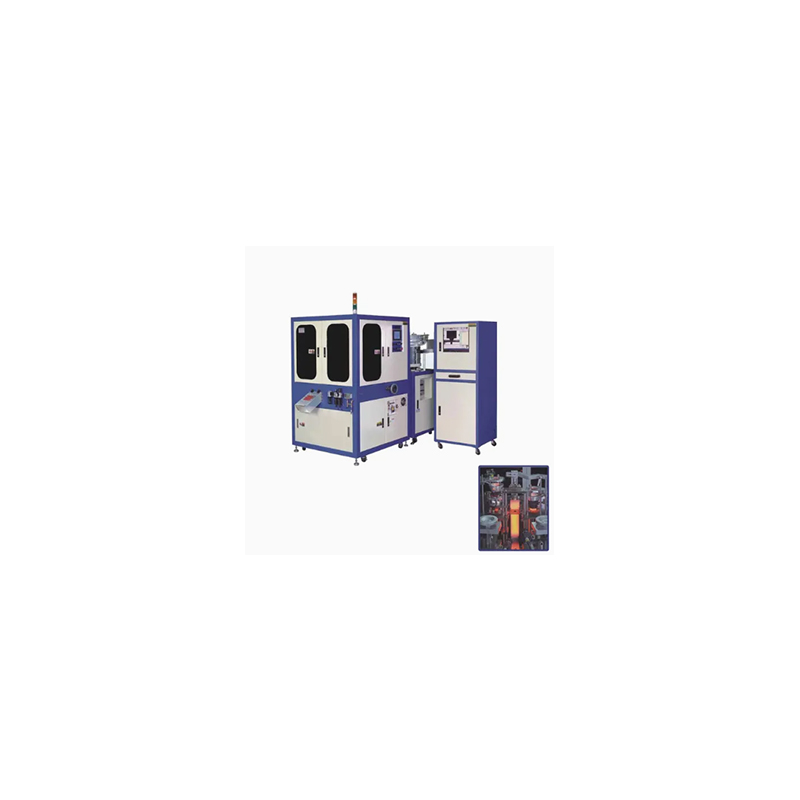

La machine de tri optique de l'écrou carré Ronen®, conçue pour répondre aux normes élevées des fabricants, utilise des caméras pour inspecter les noix carrées. Il trie automatiquement les écrous qualifiés en une seule boîte de tri et les écrous non qualifiés dans une autre boîte de tri.
La machine de tri optique de noix carrée est spécialement conçue pour identifier les produits défectueux et les classer par des spécifications pour les noix carrées. En utilisant une lentille optique et un éclairage, il peut détecter s'il y a un problème avec l'écrou.
La machine de tri optique de noix carrée est un équipement de tri spécial conçu pour les écrous carrés. Il résout deux besoins clés: Premièrement, grâce à la technologie de reconnaissance optique, il capture avec précision la structure carrée, les contours du bord et du coin et d'autres caractéristiques des écrous carrés, et sépare rapidement les écrous carrés des attaches mixtes telles que les boulons, les écrous ronds et les lavoues pour éviter la confusion de pièces similaires; Deuxièmement, pour les écrous carrés séparés, il teste des attributs clés tels que la taille (tels que la longueur latérale, la distance diagonale), l'épaisseur et la taille du fil (telles que la hauteur, le diamètre nominal) et organise des lots mixtes de noix carrées en groupes à spécifications uniformes, fournissant des matériaux standardisés pour les entrepôts et les liens entrepôts et assemblages ultérieurs. L'ensemble du processus repose sur la technologie optique pour obtenir un tri efficace et précis.

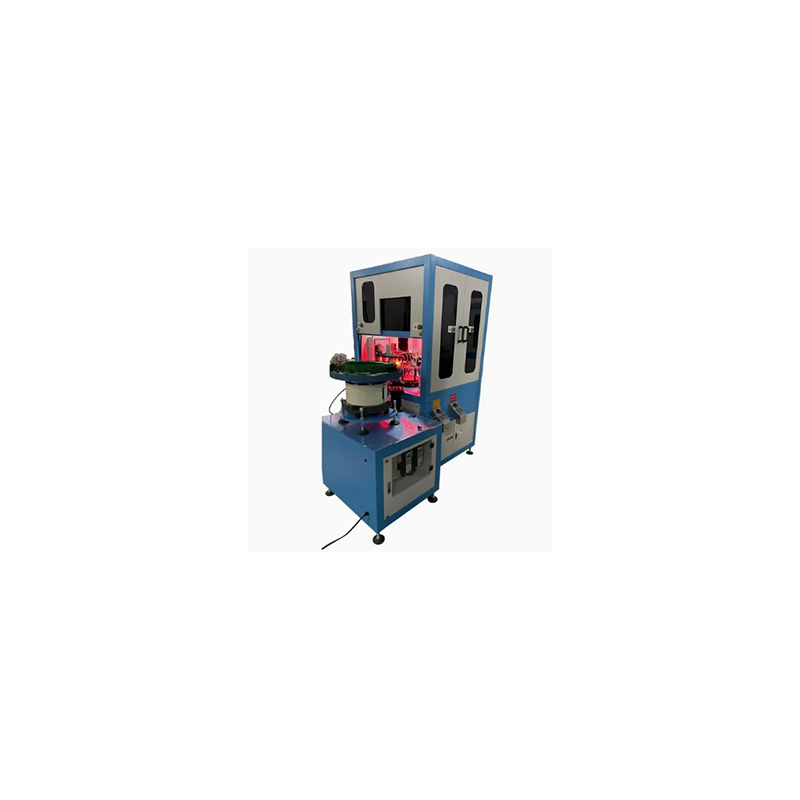

La machine à tri optique de noix de noix carrée utilise une mangeoire vibrante de type bol et est équipée de pistes personnalisées et d'outils directionnels. Ces outils ont été méticuleusement conçus pour positionner solidement chaque écrou carré, généralement avec un côté à plat vers le bas, permettant à la caméra d'obtenir des vues de haut en bas cohérentes, permettant ainsi une mesure précise.
En plus de la classification de la taille, la machine peut également identifier et éliminer les pièces défectueuses. Le système visuel peut détecter des défauts communs tels que les dommages à l'angle, les fissures, les fils manquants (pour les noix pré-plaquées), la rouille sévère ou les chambres incorrectes. Cette fonction de contrôle de la qualité garantit que seuls les écrous qualifiés peuvent entrer dans l'emballage.
| Article | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Diamètre du fil (mm) | Φ3.0-F8.0 |
Φ8.0-f16.0 |
Φ1.2-F3.0 |
Φ8-f20 |
| Largeur de tête (mm) | Φ5-f15 |
Φ10-F25 |
Φ2.5-F8 |
Φ8-F35 |
| Hauteur de tête (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Longueur sous la tête (mm) | 5-70 | 15-120 | 1,5-12 |
|
| Tri de la précision (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Tri Speed (PCS / Min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Pression d'air (kg / cm³) |
5 |
|||
| Ordinateur | Ordinateur industriel | |||
| Appareil photo numérique | Basler | Basler |
Basler |
Basler |
| Poids net / brut (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Machine dimensipn (l * w * h) mm | 2000 * 2000 * 2100 | 2200 * 2200 * 2100 | 1900 * 1600 * 1150 | 1400 * 1850 * 2130 |
| Dimension après une cris (lieu hôte / vibrant + base d'ordinateur) (l * w * h) mm |
1480 * 1270 * 2120 1580 * 1030 * 1970 |
1650 * 1580 * 2120 1800 * 1100 * 1970 |
950 * 1430 * 2240 | 2240 * 2080 * 2240 |
Le point de vente de la machine de tri optique de noix de noix carrée est qu'elle peut trier précisément et rapidement les noix carrées. Son appareil photo peut capturer plusieurs angles, donc les produits défectueux sont fondamentalement impossibles pour échapper à la détection. La vitesse est également plus rapide que le fonctionnement manuel, et la précision reste la même même après un fonctionnement continu pendant plusieurs heures.
